Birdcage Element
For
7Mhz full size Inverted V Antenna
2025.7.12
今年の「関ハム現地価格」と、You Tuber“実験大好きMNL”さん動画をご覧になられて合言葉をご存じの方限定「関ハム現地配布先行予約価格」が知りたいとのお問い合わせが多いので、毎年現地発表なのですが、一足早く特別に発表致します。
年に一度のお祭りビックリご奉仕価格です！！
・Birdcage Element For 7 MHz
￥23,000 ⇒￥18,000
・Birdcage Element For 3.5 MHz
￥44,000 ⇒￥39,000
・QUICK73.5
￥18,000 ⇒￥15,000
・QUICK7
￥15,000 ⇒￥11,500
・QUICK14-50
￥11,000 ⇒￥8,000
・マッチング用コンデンサーキット
￥1,000
・キャパシティガイド
￥3,600 ⇒￥3,200
売り切れ必至価格ですのでご注意下さい！！
2025.7.10
毎年、関ハムでの配布個数の問題上、すべての方に行き渡ることが出来ずにご迷惑をおかけしておりましたが、今年は現地にて関ハム価格で必ずゲット出来る方法が出来ました‼
今年の関ハムに行かれるご予定で、本日公開の「実験大好きMNL」さんの動画をご覧になられての「関ハム現地配布先行予約」をご希望のお方は、下のお問い合わせ欄からのお申込みをお願いいたします。
（お申込み数に達した時点で終了とさせて頂き、権利獲得の方には17日中までにご連絡いたします。）
2025.7.10
関ハム出展準備のために、通信販売の方法による配布をしばらくの間ストップさせて頂きます。ご迷惑をお掛け致しますが何卒ご理解下さい。
2025.7.7
今年も関西アマチュア無線フェスティバル（関ハム）に出展させて頂きます。
出展場所は 2F・D22で昨年度と同じ場所となります。
皆様のご来場とお会いできることを楽しみにしております。
当方の製品はすべて ゆうパック代引き発送 となっており、
価格はその時の仕入れで変動することもございます。
1/4λアンテナのマッチング取りや各種実験において以前好評でしたCapacity Guide（キャパシティガイド）を数量限定で再販いたします。
本体￥3,600 税込 + 送料(和歌山発 60サイズ) + 手数料￥510
製品については HAM world 誌 2025 7月号 又は、You Tuber“実験大好きMNL”さんの配信動画を参考にしてくださいねっ！
好評のQUICKシリーズに3.5ＭＨｚ用が加わり、3タイプを少しづつですが製造しております。
QUICK７でもロッドを縮めて使用すると10MHzに同調するので、3タイプのQUICKがあれば3.5MHz ～ 144ＭＨｚまでの全バンドにＱＲＶが可能となりますよ。
＊7Mhz用バードケージアンテナエレメント 半完成品キット（受注製造）
本体￥23,000 税込 + 送料(和歌山発 80サイズ) + 手数料￥510
＊3.5Mhz用バードケージアンテナエレメント 半完成品キット（受注製造）
本体￥44,000 税込 + 送料(和歌山発 120サイズ) + 手数料￥510
＊新製品 QUICK3.5（クイック サンテンゴ）☆ ☆
3.5MHz帯用移動仮設運用ロッドアンテナ
収納寸法 約735mm 展開時最大長 約5.85m
本体￥18,000 税込 + 送料(和歌山発 100サイズ) + 手数料￥510
マッチング用コンデンサーキット(￥1,000 税込)のみの販売はしておりません
＊QUICK7（クイック セブン）☆ ☆
7MHz帯用移動仮設運用ロッドアンテナ
収納寸法 約655mm 展開時最大長 約5.76m
本体￥15,000 税込 + 送料(和歌山発 100サイズ) + 手数料￥510
マッチング用コンデンサーキット(￥1,000 税込)のみの販売はしておりません
＊QUICK14-50（クイック ヒトヨン-ゴーマル）☆ ☆
14～50MHz帯用移動仮設運用ロッドアンテナ
本体￥11,000 税込 + 送料(和歌山発 80サイズ) + 手数料￥510
QUICK7と同等のエレメント長であり、14～50MHzに同調させるとか、5/8λで50や144MHz 帯に使用したり、アンテナチューナー ATU用エレメントにも使用できるので使い方はいろいろと
考えられますよ。
全て製品は手作りであり使用材料等により長さ・重さなどに若干の変動が生じますことを何卒ご理解の程、宜しくお願い申し上げます。
2023.6.21

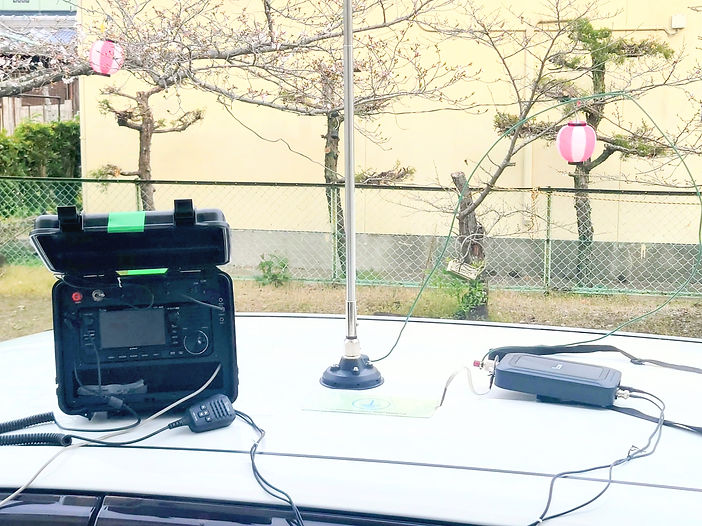

＜QUICK 7（クイックセブン）＞ の写真を下に載せてます。
2023.5.30
3.5Mhz用バードケージアンテナエレメントを使用しインバーテッドVで地上高約11.7mで敷設した時の nano VNA のデーター画面写真を下に載せました。
以前と同じ結果が出て再現性も良くなかなかの成績ですよ！！
2023.4.20
皆様から「7Mhz用でどのくらいの重さですか？」とのお問い合わせがよくありますのでお答えします。
皆さんビックリするのですが、エレメント片側で約３４０ｇとなっております。
2022.5.8
3.5Mhz用バードケージエレメントを再製作しています！！
もちろんフルサイズ仕様ですよ！
（ショートリング直径60ｍｍ）
以前の紙面データは残っておりませんが、片側ショートリング数は圧巻の33個 3.500～3.580Mhzの帯域内をSWR値1.23以下に抑えていました。
（下に写真を載せてます。）
Birdcage Element とは
このバードケージ・アンテナエレメントは、既存の7Mhz帯フルサイズダイポールのエレメントから交換調整することにより、今までのアンテナエレメントと比較して見かけ上のエレメント径が太くなる為に、実用範囲が非常に広帯域なアンテナに仕上がる高性能アンテナエレメントのキットです。ショートリングの数も15本から16本に増やしより安定した広帯域特性と飛びの強化も実現しています。材料も見直し単価も下げることが出来ました。卓上でも作業の出来る給電部×２カ所、両端×２カ所の合計４カ所のテパー加工だけを残した状態での半完成状態での製品で、完成し設置調整後は7Mhz帯の200Khzの幅を上から下までチューニング作業無しに直ぐにON AIRすることも夢ではなくなります。
他にはないこだわりの空中線としてご使用ください。
耐入力につきましては、調整済みでＳＳＢ 1ＫＷ ＯＫ！！のお言葉も頂いております。
実は、、、御察しの通りご使用者様曰く21Mhzにも普通に使えるのですよねぇ～。と言う事は、実際は 7Mhz 21Mhz の 2 BAND ANTって事ですかな。
注意
：当商品にバランは付属しておりません。
：設置条件等により性能を保証するものではありません。
：手作品ですので、キズ・汚れ等がある場合があります。
：本製品には万全を期してはおりますが、本製品による事故けが等の発生につきましては自己責任でお願い申し上げます。
お知らせ
価格値下げの努力をしてきましたが、昨今の物価高騰により価格見直しをせざるを得ない事となりました。
何卒宜しくお願い申し上げます。
尚、商品については在庫切れ等で納期に日数を頂く場合があります事と、
発送はゆうパック80サイズ代引きに限定させて頂きまして、
お支払い金額は
商品代金(￥23,000)＋送料(和歌山発)＋手数料(￥510) になり納期を含め改めてご連絡させて頂きます。
リング部加工例 ＆ 設置例
T.K Experiment
私、T.K Experimentはこのアンテナを趣味の手作業で作っておりまして、2018年関西アマチュア無線フェスティバルに出展させて頂いてから以降多数の製作依頼を受けており、バードケージアンテナエレメントの御使用者様からは「チューナー・カプラー接続無しの感動は凄い！！普通のダイポールと飛びが違う！！」などのおほめのお言葉も多数頂いております。
「ラジオ成田からハムのラジオ」様の350回記念、モニタープレゼントにも採用していただきました。
皆様のハムライフにメーカー製には無いレアーなアンテナでのQSOと感動が刻まれることを望んでおり、これからも新製品を考え続けていきたいと考えております。T.K Experimentがあなたのお役に立てるか、ぜひお気軽にお問い合わせください。
お問い合わせ
皆様からのご連絡をお待ちしております。連絡送信フォームよりお願い申し上げます。
１．利用目的
収集した個人情報について、以下の目的のために利用いたします。
①商品発送やサービス実施、およびアフターサービスのため
②相談・お問い合わせへの回答のため
２．第三者提供
当社は、以下の場合を除いて、個人データを第三者へ提供することはしません。
①法令に基づく場合
②国の機関や地方公共団体、その委託者などによる法令事務の遂行にあたって協力する必要があり、かつ本人の同意を得ることで事務遂行に影響が生じる可能性がある場合
制作・販売責任者
鎌田敏生(JO3VTJ)
・第二級総合無線通信士
・第二級陸上無線技術士
・JARDアマチュア無線技士養成課程講師
・JARLモールス電信技能認定試験員
・WIDA臨時災害放送局サポーター
